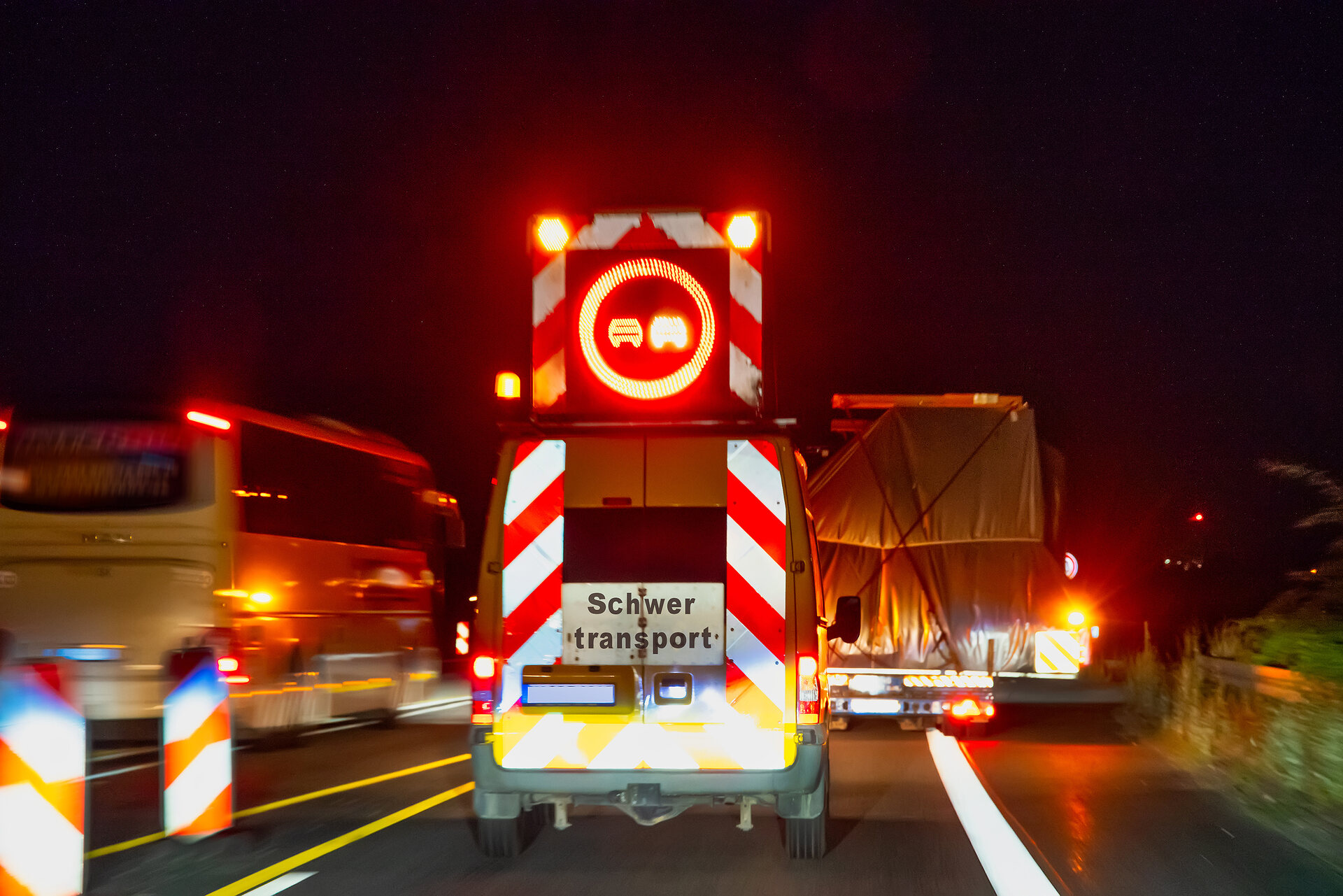

WVZ-Anlage — co dokładnie robi tablica na dachu

To ona odróżnia pojazd BF3 od zwykłego samochodu z żółtą lampą. To z niej wynika jedyne rzeczywiste uprawnienie władcze w tym systemie. I to jej awaria potrafi zatrzymać transport wart kilkadziesiąt tysięcy euro.

Trzy znaki i co znaczą

Instalacja BF3 wyświetla trzy znaki, skierowane do tyłu — czyli w stronę ruchu nadjeżdżającego za transportem.

Z 101 — ostrzeżenie o niebezpieczeństwie. Uniwersalny sygnał: uwaga, dzieje się tu coś nietypowego. Stosowany, gdy sytuacja wymaga zwiększonej ostrożności, ale nie ma podstaw do wprowadzania zakazu.

Z 276 — zakaz wyprzedzania dla pojazdów silnikowych. Wersja szeroka, obejmująca wszystkie pojazdy silnikowe.

Z 277 — zakaz wyprzedzania dla samochodów ciężarowych. Wersja węższa, dopuszczająca wyprzedzanie przez samochody osobowe. Stosowana tam, gdzie całkowity zakaz byłby nieproporcjonalny, ale wyprzedzanie przez ciężarówkę stwarzałoby realne zagrożenie ze względu na szerokość transportu.

Wybór między Z 276 a Z 277 nie jest kwestią gustu. Wynika z warunków decyzji, sytuacji na drodze i szerokości zestawu. Nadużywanie zakazu całkowitego tam, gdzie wystarczy węższy, generuje niepotrzebne zatory i skargi.

Zasada pierwszeństwa

Znaki wyświetlane przez instalację zmiennej treści są nadrzędne wobec stałych znaków drogowych ustawionych przy drodze.

To jest sedno. Kierowca jadący za transportem, który widzi na tablicy zakaz wyprzedzania, jest tym zakazem związany — nawet jeśli przy drodze nie ma żadnego znaku zakazującego, a odcinek normalnie dopuszcza wyprzedzanie.

Z tej zasady wynikają dwie rzeczy praktyczne. Po pierwsze — masz w rękach realne narzędzie porządkowania ruchu, i powinieneś go używać świadomie. Po drugie — używasz go wyłącznie zgodnie z warunkami decyzji i zarządzenia ruchowego. Wyświetlanie zakazu bez podstawy to nie jest drobiazg, tylko ingerencja w ruch bez umocowania.

I raz jeszcze, bo to wraca w każdym tekście na tej stronie: uprawnienie wynika z pojazdu. Ty jako kierowca nie masz uprawnień do kierowania ruchem.

Panel sterowania i kontrola sprawności

Instalacja obsługiwana jest z panelu w kabinie. Wymagania wobec niego są konkretne i wynikają z Merkblatt:

• sterowanie z informacją zwrotną o stanie i sprawności instalacji
• przełączanie lampy głównej i pomocniczej — redundancja źródła światła
• czujnik zmierzchowy — automatyczna regulacja jasności, żeby tablica nie oślepiała nocą i była czytelna w dzień
• automatyka wykrywania uszkodzeń segmentów — mechanizm sygnalizujący, że część diod przestała działać i wyświetlany znak może być nieczytelny lub zniekształcony

Ta ostatnia funkcja jest ważniejsza, niż się wydaje. Znak wyświetlany z brakującymi segmentami może zostać odczytany błędnie albo w ogóle nie zostać rozpoznany. System ma to wykryć, zanim wykryje to policja albo — gorzej — zanim doprowadzi to do zdarzenia.

Wyposażenie towarzyszące

Sama tablica to nie wszystko. Pojazd BF3 wymaga kompletu:

• dwie żółte lampy obrotowe zgodne z § 52 ust. 4 StVZO
• radiotelefon — łączność z kierowcą zestawu i pozostałymi pojazdami pilotującymi
• telefon komórkowy — kontakt z organami, dyspozytorem, policją
• tablica „Schwertransport" — czarny napis na białym tle, składana lub zdejmowana, umieszczona poniżej linii okien

Tablica „Schwertransport" musi być składana lub zdejmowana z konkretnego powodu: pojazd, który nie wykonuje aktualnie zadania pilotującego, nie może sugerować, że je wykonuje.

Awaria w trasie

Scenariusz: jesteś w połowie trasy, panel sygnalizuje uszkodzenie segmentów.

Konsekwencja jest twarda: transport przestaje spełniać warunki decyzji. Zabezpieczenie od tyłu, które organ uznał za niezbędne, przestało działać w wymaganym zakresie.

Co do zasady oznacza to wstrzymanie przejazdu do czasu przywrócenia sprawności albo uzyskania nowych ustaleń z właściwym organem. Kontynuowanie jazdy „bo już blisko" to podjęcie odpowiedzialności za wszystko, co się wydarzy — i to w sytuacji, w której masz udokumentowaną wiedzę o niesprawności, bo panel Ci ją pokazał.

Dlatego przed każdym wyjazdem: test wszystkich znaków, obu lamp, obu trybów jasności i łączności radiowej. Pięć minut, które ratuje dzień.

Różnica względem BF3+ i BF4

Szczegóły techniczne rozszerzonego katalogu znaków omawiamy osobno — kierunek działania jest tu najważniejszym kryterium doboru pojazdu do zadania.

Podstawa prawna

• Merkblatt über die Ausrüstung von privaten Begleitfahrzeugen (Verkehrsblatt, dok. B3422, wersja 92.1)
• Wytyczne RWVZ dla instalacji zmiennej treści
• § 52 ust. 4 StVZO — światła ostrzegawcze
• § 29 ust. 3 StVO wraz z VwV-StVO
